產品簡介

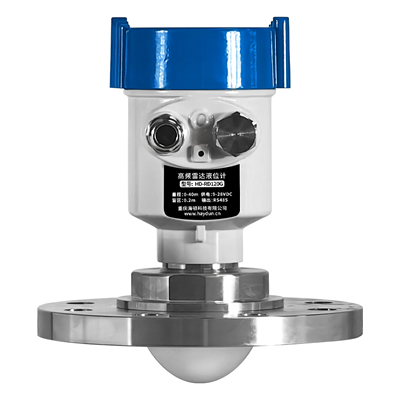

HB-RD120G雷達物位計是工作在 76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到120m，精度2mm。由于它工作頻率更高，波長更短，所以它既可用于液位測量，尤其更適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

功能特點

※ 毫米波雷達測量精度可達±2mm，測量盲區為 0.2m。

※ 更小的天線尺寸，滿足更多的工況場合測量。

※ 3°發射角，更集中的能量，回波信號更強，相比于其他雷達具有更高的可靠性。

※ 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。

※ 動態信號范圍更大，對于低介電常數介質的測量更加穩定。

※ 多種測量模式，快速測量模式下雷達反應時間小于1S。

技術參數

測量原理：2/4線制，FMCW雷達

頻率范圍：76-81GHZ

測量范圍：40m

測量精度：±2mm

供電電壓：10~28VDC

分辨 率：1mm

波束角：3°

測量盲區：0.2m

操作單元：128×64點陣顯示屏/4按鍵

天線形式：3.5寸透鏡天線

過程連接：DN80法蘭

工作電流：DC12V，18mA

輸出接口：4-20mA，RS485 MODBUS RTU協議

防護等級：IP68

安裝方式：螺紋、支架、法蘭

工作溫度：-45~85℃

工作濕度：0~95%RH，無冷凝
